線性模組的安裝及注意事項
發布時間：2018-09-04 點擊次數：4966

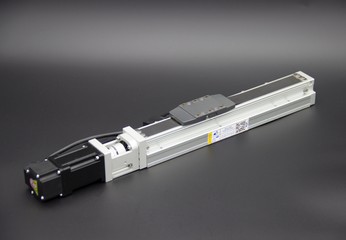

線性模組（直線模組）產品特點：體積小、重量輕、結構緊湊、模塊化設計使得安裝簡單和便于維修，可根據客戶去要求定制，實現高速度高精度運轉。今天我們著重講下線性模組的安裝：
一、在安裝線性模組之前需要先去除型材本體及加工配件的毛邊、污物及表面?zhèn)邸?/span>
二、將線性模組型材本體輕輕的安裝固定在工作臺上，使用治或者工具將型材本體平行固定在工作臺上。
三、再者的話可以由中間向單側按順序?qū)⒅本€導軌靠邊定位螺絲掃尾旋緊，另外一邊的導軌用百分比打表，先確定整條導軌誤差，取較小值，分別間隔三個孔位打表固定。依次由導軌中段開始向兩端稍微旋緊可得到較穩定精度。線性模組基準面稍微旋緊后，加強直線導軌側向基準面迫緊力，使主軌可以準確貼合基準面。
四、再者可以使用扭力扳手，依照平臺材質選用鎖緊扭矩將導軌定位螺絲慢慢旋緊。再者使用相同安裝方式安裝副導軌，并且個別安裝滑座至主軌上。
五、將線性模組滑塊輕輕安裝在導軌及螺母上固定。
六、鎖緊移動平臺上側向迫緊螺絲，安裝定位后依次順序進行鎖緊固定。
七、最終一步是線性模組的整體調試過程，調試完成即可打包發送客戶使用。
