直線模組滑臺在人機界面顯示（組圖）？

發布時間：2019-02-18 點擊次數：5393

對于使用直線模組滑臺的工程或者技術人員來說，系統控制是極其重要的部分，在確定了直線模組滑臺的機械配件以后，鏈接電機就能做相關的系統控制調試了，但是如果對于系統控制很陌生的人來說那難度可就大了。

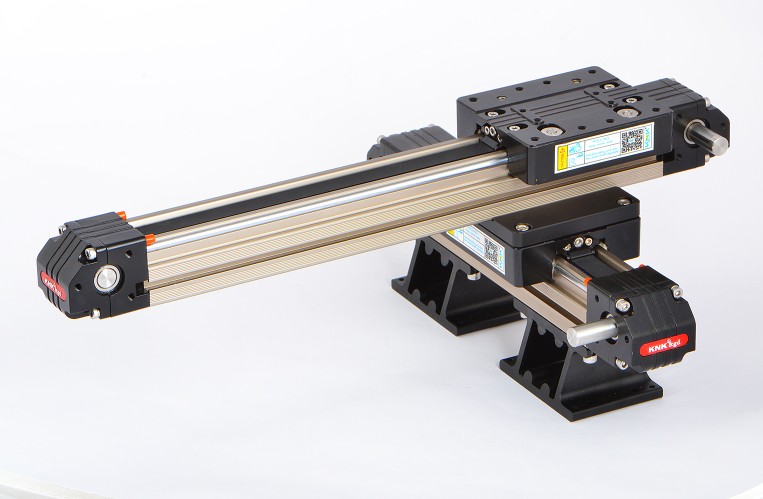

上圖坐標式直線模組

直線模組滑臺的方位數據如安在人機界面顯現或許說是它的數據是怎么樣從直線模組上傳輸過的，咱們第一步從塔的結構、用處來了解下它。

模組滑臺結構

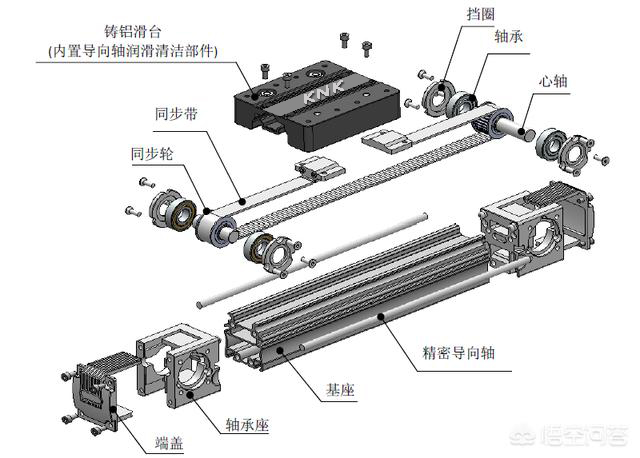

直線模組滑臺主要由(1)精密導向軸、(2)高剛性鋁合金本體、(3)鑄鋁滑臺、(4)同步輪、(5)同步帶、(6)深溝球軸承及軸承座等組成，結構如下：

2模組滑臺用處模組滑臺的實踐應用廣泛在噴繪、包裝、焊接、排版、平面打印、機械手等各類自動化設備。

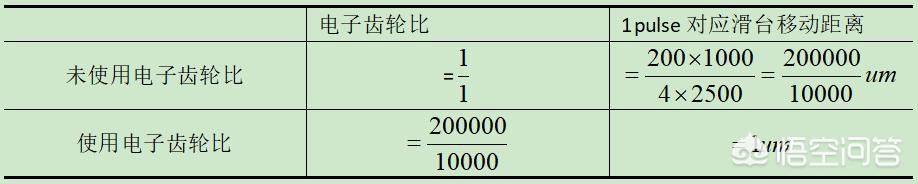

在這里同步帶由伺服電機或許步進電機來帶動，因此它的方位數據可經過伺服電機和步進電機取得，伺服電機自帶編碼器，依據電子齒輪比和同步輪的巨細來計算直線模組滑臺的方位信息，例如，同步輪周長為200mm，編碼器ppr為2500pulse，要求每個脈沖走1um，則電子齒輪比應設定為：
