絲桿傳動直線模組結構組成淺析
發布時間：2019-02-13 點擊次數：4433

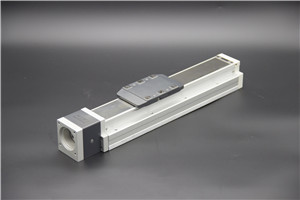

常見的直線模組是由直線導軌、滾珠絲杠、鋁合金型材、滾珠絲桿支撐座、膜片聯軸器、光電開關、伺服電機等構成的，每個部件都不可或缺，下面詳細介紹下：
1.直線導軌：又稱滑軌、線性導軌、線性滑軌，是直線模組組成的重要部件，用于直線往復運動場合，擁有比直線軸承更高的額定負載， 一起可以承擔必定的扭矩，可在高負載的情況下完成高精度的直線運動。
2.滾珠絲杠：是將電機輸出的回轉運動轉化為直線運動，滾珠絲杠由螺桿、螺母和滾珠組成。它的功用是將旋轉運動轉化成直線運動，這是滾珠螺絲的進一步延伸和開展，這項開展的重要意義就是將軸承從翻滾動作變成滑動動作。由于具有很小的摩擦阻力，滾珠絲杠被廣泛應用于各種工業設備和精密儀器。直線模組可在高負載的情況下完成高精度的直線運動。
3.鋁合金型材：外形漂亮、設計合理、剛性好、功能可靠，是組合機床和自動線較理想的基礎 動力部件動態功能好. 直線模組剛度高,熱變形小,進給安穩性高,從而確保了 加工狀態下(負荷下)的實際精度。
4.光電開關：選用品牌光電開關以滿意高精度的需求。
5.滾珠絲桿支撐座：具有高剛性、高精度的超小型角接觸球軸承，能取得安穩的回轉功能。使用深溝球軸承的內部軸承中裝入了適量的鋰皂基潤滑脂，用特別密封墊圈進行密封，能直接裝置，長期使用。
6.膜片聯軸器：可以在高速運動中出色滿意電機和絲桿之間的一個力氣傳遞，一起可以補償徑向，角向和軸向誤差。
7.驅動電機：使線性模組可以高精度，高安穩性，高速運轉，完成各種運用需求。
