精密直線滑臺的結構介紹

　　直線滑臺是一種直線傳動裝置，主要有兩種類型。其一是滾珠絲杠和直線導軌組成，另一種是用同步帶及同步帶輪組成，近年來，直線電機傳動的直線滑臺也逐漸推出，處在高精度要速度的范疇選擇。直線滑臺具有使用范圍廣，組裝便利，精度高等特點，為廣闊的用戶所接受。其模塊化的結構為自動化設備上帶來無與倫比的優越性。KNK直線滑臺在自動化行業內擁有杰出的知名度，產品做工精密，質量優秀，用戶口碑杰出，在直線滑臺領域擁有無可代替的商業位置。

    從傳動方法看，直線滑臺可分為滾珠絲杠型和同步皮帶型。

　　滾珠絲杠型直線滑臺的結構一般由導向組織和滾珠絲杠驅動組織兩大部分組成。導向組織一般采用精密滾動直線導軌，常用的有鋁型材底座上裝置直線導軌，鋁型材底座嵌入式直線導軌，鐵質底座一體型直線導軌。導向組織結構確保了直線滑臺的行走直線度和行走平行度，協調作用確保直線滑臺的承載能力。滾珠絲杠型的驅動組織由滾珠絲杠完成動力傳動。滾珠絲杠的精度等級決定了定位精度和重復定位精度。滾珠絲杠型一般能夠完成±0.005~±0.02mm的高精度。

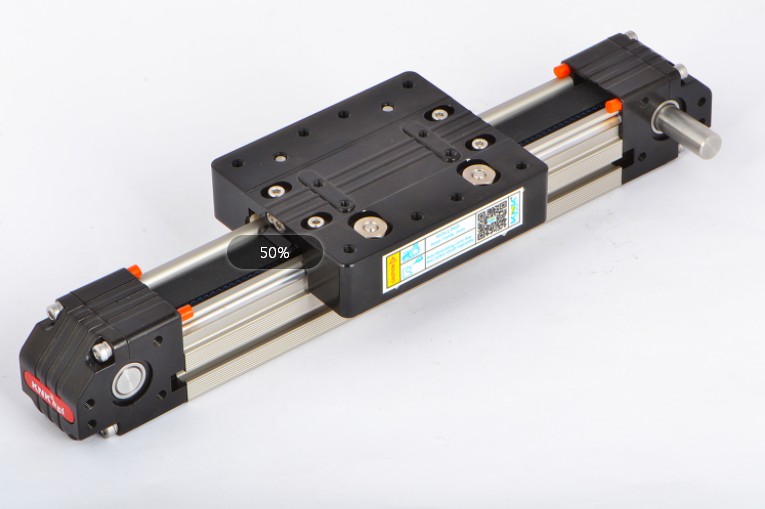

上圖：滾珠絲杠型直線滑臺

同步皮帶型直線滑臺的結構一般由導向組織和同步皮帶驅動組織兩部分組成。同步皮帶型滑臺在完成長行程，高速度場合的使用具有優異的性能和價格優勢。特別是在上下料機械手，產線物料精密傳送，工件傳送等使用中，同步帶直線滑臺使用十分廣泛。同步皮帶型滑臺一般能夠完成±0.05~±0.01mm/m的重復定位精度。

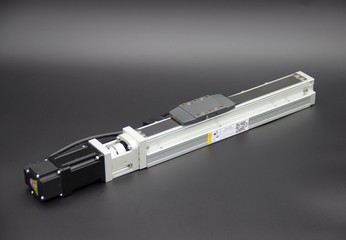

上圖;同步皮帶型直線滑臺

　　從防塵樣式看，直線滑臺可分為開放式，半封閉型，無塵室全封閉型，惡劣環境用全封閉型直線滑臺。

　　開放式直線滑臺的傳動部件裸露在外，一般用于對沒有塵埃和雜質侵蝕，并且對油脂甩出等沒有特別要求的場合。半封閉型直線滑臺一般采用鋁合金或不銹鋼護罩，能防止直落碎屑的沾染，和防止物件直接觸碰，起到一定的防護作用。無塵室全封閉型直線滑臺主要用于無塵室，避免內部油脂粉塵等甩出污染產品。惡劣環境用全關閉型主要是避免加工環境中的塵埃，金屬屑，雜質侵略到直線滑臺的傳動組織中去。

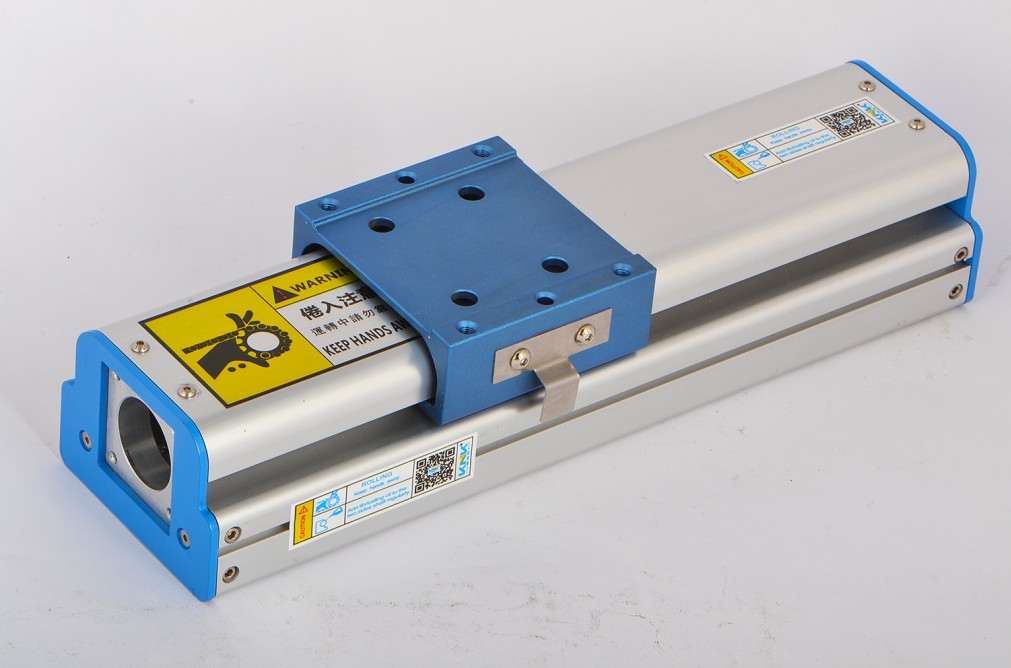

上圖全封閉型直線滑臺
