直線模組的各種組合方式
發布時間：2018-12-15 點擊次數：5060

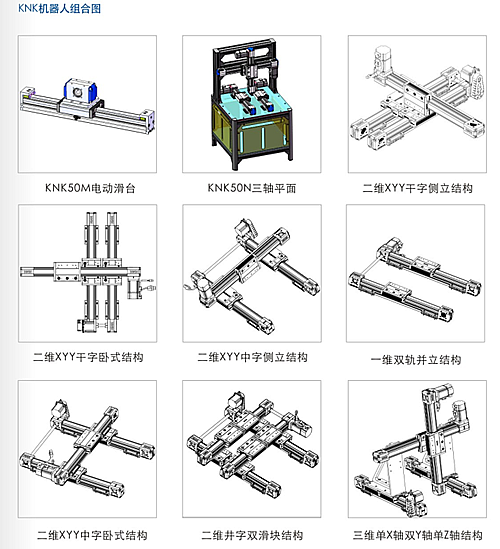

KNK同步帶直線模組的使用，客戶一般根據實際使用的行程及負載來選型，但是還有一項重要的數據，那就是直線模組的搭建方式，直線模組的搭建方式，除了基礎的單軸模組以外，兩軸、三軸、四軸的多軸搭建方式，我們均統稱為多軸模組。根據模組的搭建可以分為十字組合、二維懸臂模組、二維龍門組合、三維龍門組合、直角坐標模組等

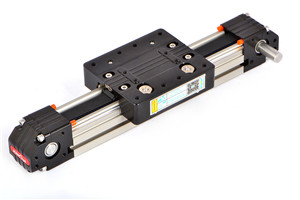

一、單軸模組：是指具有單直線方向往復傳動的工作平臺。單軸模組包括皮帶模組、絲桿模組、直線電機、電動缸等等
二、十字模組：十字模組就是兩個單軸模組組合成的具有XY方向移動功能的傳動方式，可以分為水平使用和垂直方式使用兩種樣式，水平使用如銑床的前后左右移動方式，垂直使用有如鎖螺絲機的上下左右移動。十字模組的使用范圍較廣，也是最熱門的搭建方式之一。
三、二維懸臂模組：二維懸臂式模組類似十字模組的搭建方式，只是Y軸是固定在一個極限端部位。

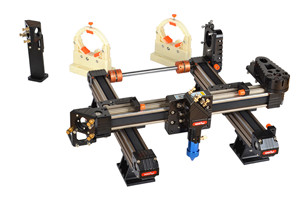

四、三維龍門組合：三維龍門組合方式是各種搭建方式中最普遍的一種，可以滿足客戶XYZ個軸向的傳動，可以作為拾取、切割、點膠、推送等各種功能，三維龍門組合方式的優點在于，三個維度都可以操作，提高了整體的靈活度，能夠適應大多是方案的選型。
